Operação econômica
graças à engrenagem SPIROPLAN® sem desgaste e às perdas por atrito minimizadas.
Leve e compacto
graças à carcaça de alumínio e à engrenagem especialmente projetada.
Uso versátil
graças a uma ampla gama de relações de engrenagem com reduções finamente escalonadas.
Silencioso e rendimento
Graças à operação silenciosa em qualquer velocidade de operação e na etiquetagem norma W..9, é particularmente eficiente em termos de energia e de rendimento.

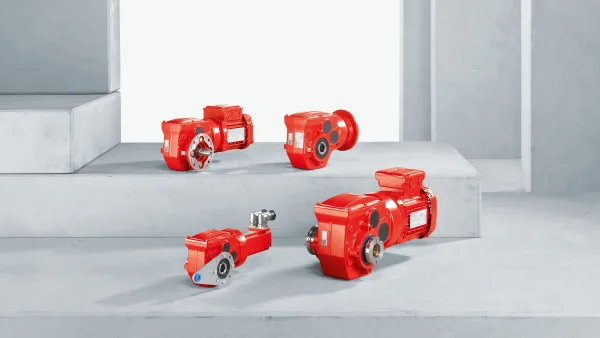

O recurso de destaque do SPIROPLAN ® redutores de ângulo reto é sua engrenagem sem desgaste. Ela garante transmissão de potência e ajuste de velocidade confiáveis para o seu sistema de manuseio de materiais.
Graças a essa engrenagem, nossos menores redutores de ângulo reto fornecem torques de saída permitidos de até 600 Nm em uma faixa de potência de 0,09 kW a 4 kW.
A combinação de material aço-aço e a relação especial do redutor liberam para publicação / fabricação uma unidade de engrenagem curta, resultando em economia de espaço na montagem do acionamento.
Ao ativar a pesquisa de código postal, os dados são transferidos para os EUA pelo Google. Para obter mais informações, consulte nossa política de privacidade.
Graças às suas carcaças de alumínio, esses redutores de ângulo reto são soluções realmente leves. Além disso, sua engrenagem especial e lubrificação para toda a vida útil garantem uma manutenção muito reduzida. Perfeito para uma operação longa e confiável. O SPIROPLAN® são adequadas para quase todas as tarefas de acionamento devido às suas muitas variantes de etiquetagem.
Apenas metade da solução sem um motor? Então use nosso sistema modular e combine os redutores da série W com um motor CA para formar um W..DR... Motoredutor SPIROPLAN® de ângulo reto ou com um servomotor para formar um W..CMP.. Motoredutor SPIROPLAN® servo angular de sua escolha. Ou simplesmente escolha o motor CA ou servomotor separado que atenda a seus requisitos .
Nossos engenheiros de desenvolvimento estabeleceram um novo padrão de ajuste com as transmissões W..9. Os objetivos do novo desenvolvimento eram alto rendimento, baixo ruído e peso leve.
Ao mesmo tempo, uma ampla gama de variantes de etiquetagem e uma grande faixa de relação de transmissão devem liberar para uma grande variedade de publicações / fabricação.
A nova etiquetagem High Gear Ratio (HG) permite ainda mais flexibilidade, especialmente com grandes reduções e faixas de variação de velocidade muito baixas.
Qual é o seu benefício?
A combinação de novos lubrificantes e novos métodos de cálculo que foram testados e certificados em procedimentos abrangentes e altamente intensivos significa que podemos oferecer torques mais altos permitidos para nossos pequenos redutores de ângulo reto no SPIROPLAN ® tipo SPIROPLAN ®. Nossos tamanhos W..10, W..20 e W..30 se beneficiam dos torques mais altos, especialmente na faixa de relação de torque pequena. Os aumentos no torque vão de +4% a +115% (consulte também os dados técnicos nas tabelas abaixo).
Além de lubrificar a engrenagem, os óleos para engrenagens também desempenham um papel significativo na dissipação de calor nos redutores. Nossos novos lubrificantes da linha GearOil by SEW-EURODRIVE impulsionam a potência do redutor, reduzindo o atrito na engrenagem e melhorando a dissipação de calor. O GearOil by SEW-EURODRIVE forma uma película de lubrificação altamente eficaz nas rodas dentadas, o que aumenta a vida útil do lubrificante e das peças de desgaste, como anéis de vedação e rolamentos.
O aumento dos torques significa que, na melhor das hipóteses, é possível optar por um tamanho menor, pois agora é possível acomodar torques mais altos em um espaço menor ou, se não for possível variar o tamanho do redutor, você terá mais segurança/reservas em seu acionamento.
Não é preciso dizer que os aumentos de torque não alteram nenhum outro fator. Nosso SPIROPLAN ® tornaram-se ainda mais eficientes, continuando a oferecer a operação de baixo ruído com a qual você já está familiarizado. Combinados com nossos novos e pequenos motores DRN... (DRN63, DRN71 e DRN80), eles liberam para publicação / fabricação a classe de alto rendimento IE3 de forma fácil e econômica também nessa configuração. Nossos motoredutores angulares são verdadeiros mini polivalentes.
Robustos redutores de engrenagens angulares:
| Tamanhos | W..10 | W..20 | W..30 | |
| Relação do redutor | i | 6.75 - 75.00 | 6.57 - 75.00 | 6.57 - 75.00 |
| torque máximo de saída | Nm | 30 | 45 | 69 |
| Faixa de potência do motor (montagem via adaptador do motor AM) | kW | 0.09 - 0.12 | 0.12 - 0.37 | 0.12 - 0.75 |
| Tamanhos | W..19 | W..29 | W..39 | W..49 | W..59 | |
| Relação do redutor | i | 5.90 - 167.59 | 4.68 - 188.47 | 4.72 - 210.49 | 7.22 - 200.76 | 6.76 - 213.21 |
| torque máximo de saída | Nm | 80 | 130 | 200 | 400 | 600 |
| Faixa de potência do motor (montagem via adaptador do motor AM) | kW | 0.09 - 0.75 | 0.12 - 1.1 | 0.12 - 1.5 | 0.12 - 3-0 | 0.12 - 4.0 |
| Tamanhos | W..29HG | W..39HG | W..49HG | W..59HG | |
| Relação do redutor | i | 203.19 - 2100.14 | 233.35 - 2355.20 | 224.25 - 2426.20 | 262.28 - 2123.38 |
| torque máximo de saída | Nm | 130 | 200 | 400 | 600 |
| Faixa de potência do motor (montagem via adaptador do motor AM) | kW | 0.09 - 0.12 | 0.09 - 0.18 | 0.09 - 0.25 | 0.09 - 0.25 |
